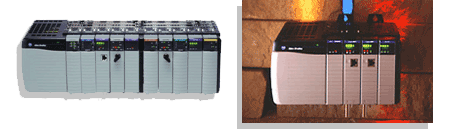

 ControlLogix5000 |
|
|
|
| |
|
 於90年代末期推出,為一高效率及高可靠度的超大型PLC控制系統 |
|
可利用所提供的多樣式通訊模組 , 輕易地整合既有的
網路系統 , 包括 Ethernet,ControlNet,DeviceNet,DH+,Remote I/O |
|
單一框架上允許安裝多組主機 , 彼此資料共享 , 並可讀取共同的輸入模組資料 |
|
I/O 模組支援熱電中插拔 RIUP(Removal and Insertion Under Power) |
|
提供高功能 / 自我診斷 / 多種類的數位 , 類比式與智慧型特殊模組 |
|
可依需要建構 software redundant 或 hardware redundant 架構 |
|
更快速的程式掃描速度 :0.08ms/K
|
|
每一 CPU 均內建 RS232 通訊 , 可直接與 PC 作程式編輯或圖控連結 , 或利用該埠撰寫
ASCII 指令與外部如 Bar code . 磅秤 . 錶頭等設備通訊 |
|
I/O 定址 方式與資料結構支援 IEC1131-3 標準格式 , 另外 User 亦可自訂資料型式
|
|
可當作 Gateway 網路 整合功能 , 在框架上插入欲整合的網路通訊 模組 , 不需加主機 |
|
Remote I/O 除可使用自有 1756 系列外 , 亦可任意使用 AB 既有其他系列 I/O |
|
I/O 最大 容量 : DIO : 128000 , AI : 4000 點 , or AO:2000 點 |
|
採用生產者/使用者模式(producer/consumer) ,多主結構,多訊號源廣播 輸入和對等通信,提高資料讀取的效率 |
| |
|
|
ControlLogix5000 主機 : |
|
L55M12 |
L55M13 |
L55M14 |
L55M16 |
|
user available memory |
750 Kbytes |
1536 Kbytes |
3584 Kbytes |
7680 Kbytes |
|
nonvolatile memory |
N |
N |
N |
N |
|
L55M22 |
L55M23 |
L55M24 |
|
user available memory |
750 Kbytes |
1536 Kbytes |
3584 Kbytes |
|
nonvolatile memory |
Y |
Y |
Y |
Y |
|
L61 |
L62 |
L63 |
L60M03SE |
user available memory |
2048 Kbytes |
4096 Kbytes |
8192 Kbytes |
750 Kbytes |
nonvolatile memory |
Y (CF card) |
Y (CF card) |
Y (CF card) |
Y (CF card) |
N : No Y : Yes PS ：選用 1756-L55 型主機 , 一定要安裝 memory board
L60M03SE 是由 1756-L60 CPU 與 1756-M03SE SERCOS 結合 , 佔 2 個槽位 |
|

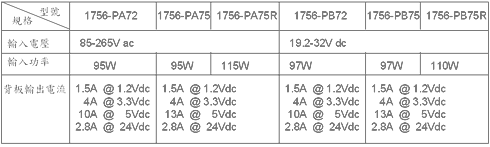

ControlLogix5000 電源供應器 :
置放在 1756 框架最左側
供應 框架背板 1.2V . 3.3V . 5V . 24V DC 電源
|
|
|
|
|
