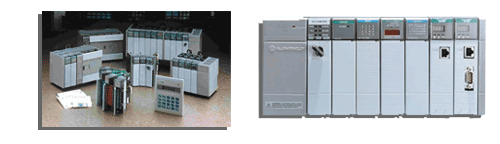

 SLC 500
|
|
|
|
| |
|
於90 年代初期推出的中小型 PLC, 可依系統特色彈性規劃其 I/O 架構 , 其分成 :
固定型 : 內建主機 , 電源及 I/O 於一體 , 點數則有 20.30
. 40 點 3 種規格 , 內建 DH485, 1 K Word 程式指令
模組型 : 主機 .I/O 模組 ,電源模組各自獨立 , 可彈性搭配使用, Local 可安裝 3 組框架 ,
最多30 片 I/O 模組 ,
遇點數較大或須分散控制時 , 以 Remote I/O 方式擴充最多
可至4096 點
|
| |
| |
| |
| |
| |
SLC-500主機：
|
使用 RSLogix 500 階梯圖程式編輯軟體
|
|
使用 1746 系列 I/O 模組及框架
|
|
內建 通訊功能 ,
|
| |
SLC 5/01, SLC 5/02 內建 DH-485 通訊
SLC 5/03 內建 RS-232 及 DH-485 通訊
SLC 5/04 內建 RS-232 及 DH+ 通訊
SLC 5/05 內建 RS-232 及 Ethernet 通訊 |
|
輸入/輸出模組：
|
數位模組 : 提供 8/16/32 點及多種電壓可供選用
|
|
類比模組 : 模組 4/8/16 Channel 及電壓 / 電流信號可供選用
|
|
特殊模組 : 包含 RTD,Thermal couple,High speed counter, BASIC 等特殊功能模組
1746 I/O 框架
|
|
1746 I/O 框架：
|
4 槽 ,7 槽 ,10 槽 ,13 槽 I/O 框架可供選用
|
|
I/O 模組可安裝在任何 I/O 槽位
|
|
主機置於最左槽位 , 佔一 I/O 槽位
|
|
電源供應模組：
|
1746- P1,2,3,4, 外掛於框架左側 , 不佔槽位 , 依外部供應電壓種類及背板輸出容量選擇
|
|
|
|
